| 板料展開計算經驗公式 |
| 發布人：蘇州密特科精密機械有限公司 發布時間：2016/12/30 14:39:35 閱讀次數：973 |
計算彎曲件的展開長度就是計算彎曲件的中性層的長度，在塑性變形時，中性層向彎曲件的內側移動，如圖4-4所示，此時計算中性層半徑的大小可按下式計算：
ρ = r + kt
式中 ρ—中性層半徑；
r—彎曲內半徑；

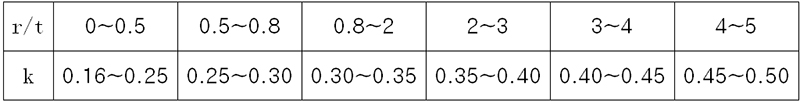

k—中性層位置系數，見表4-1；
t—材料厚度；
1、當r＞0.5t 時的彎曲件長度
當r＞0.5t 時，彎曲件變形時的厚度基本不變，可以按中性 層展開長度計算彎曲件長度。彎曲件長度包括直線部分和圓弧部
圖4-5r＞0.5t 時的彎曲件長度
分長度之和如圖4-5所示，即
L= l1 + L2 +(πα/180)ρ
= l1 + L2 +(πα/180)(r+kt)
式中 L——彎曲件展開總長度；
α——彎曲中心角（度）
2、當r<0.5t時的彎曲長度。

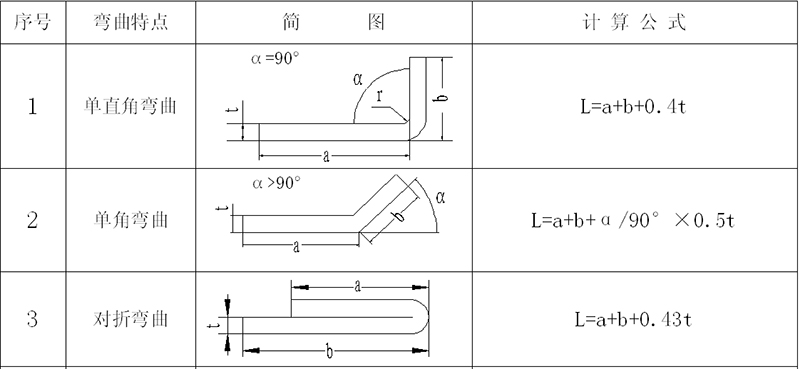

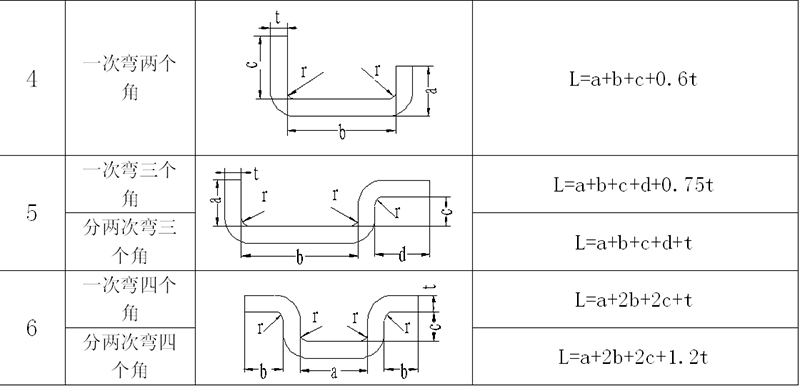

當r<0.5t時，彎曲件變形時的厚度會變薄，這使得彎曲件的長度發生變化，此時計算彎曲件的展開長度，可以按表4-2中的計算公式進行計算。
|
